文章信息
- 赵卫, 熊元凯, 宫少军, 詹华明, 乔吉果. 2021.
- ZHAO Wei, XIONG Yuan-kai, GONG Shao-jun, ZHAN Hua-ming, QIAO Ji-guo. 2021.
- 天津近海海底地质灾害类型及声学特征
- Acoustic characteristics and types of submarine geological hazards in Tianjin offshore areas
- 海洋科学, 45(2): 119-126
- Marina Sciences, 45(2): 119-126.
- http://dx.doi.org/10.11759/hykx20200513001
-
文章历史
- 收稿日期:2020-05-13
- 修回日期:2020-06-21
2. 国土资源部资源环境承载力评价重点实验室, 廊坊 065201;
3. 海南省海洋地质调查研究院, 海南 海口 570206
2. Key Laboratory of Carrying Capacity Assessment for Resource and Environment, Ministry of Land and Resources, Langfang 065201, China;
3. Hainan Marine Geological Survey Academy, Haikou 570206, China
海洋地质灾害按照发生地域的不同, 一般可以分为海岸带地质灾害、海域或海岸带地质灾害以及海底地质灾害[1]。随着海洋经济地位的日益提高, 海洋空间的利用率逐渐增大, 海洋地质灾害的研究对海洋油气开发和海底管线铺设等海底工程以及相关的护岸工程都有重要的现实意义。因此, 针对海底地质灾害的调查工作越来越引人关注, 从海洋地质的角度出发, 波浪或潮流等水动力、特定的海底地形地貌及沉积地层特征都会成为地质灾害的诱因。
前人关于海底地质灾害类型的划分提出了多种分类方案。早在1980年, 国外学者基于灾害地质因素与限制性地质因素两大类型对海底地质灾害进行了划分[2], 冯志强等[3]将海底地质灾害按照具有活动能力的破坏性地质灾害和不具活动能力的限制性地质条件来划分。从对海底地质灾害的危险性和实际应用的角度考量, 后一种分类法更为直接, 实用性更强, 更侧重于海底灾害对工程的危害和防避措施的选择, 因此根据灾害是否具有活动能力的破坏性, 将海底灾害分为两类:
具有活动能力的破坏性地质灾害: 指在内应力或外应力, 如台风、大潮、强流、地震等诱发下可对海洋工程造成直接的严重破坏的地质活动, 包括浅层气、滑坡、断层、陡坎、潮流沙脊、活动沙波; 不具有活动能力的限制性地质条件, 或称被动性地质灾害: 它们本身不具有直接的破坏性, 但对海底工程具有潜在威胁, 需特别注意, 包括埋藏古河道、埋藏三角洲前缘、凹凸地、浅滩、非移动沙波和沙丘等。
天津岸段位于渤海湾西岸湾顶处, 大部分地区水深小于20 m, 仅局部可达到25 m。本区属于构造及地面沉降区, 且海岸带地区坡降极小, 均在2‰以下, 海岸带地质环境主要受潮流、波浪和海流影响。针对天津海域的海底地质灾害调查工作已初步开展, 天津地质调查中心针对天津近海海域, 通过地球物理方法调查发现, 包括浅层气、断层、潮流沙脊、埋藏三角洲前缘等均有发现[4]。此外, 天津北大港油田的调查结果亦表明此区域有大量浅层气的存在。另外, 天津海域陆架区广阔, 有河口分布, 且以海河断裂为代表的断裂构造极其发育, 再加上海河、黄河等河流历史上都经由天津入海, 客观上为天津海域的浅层气、断层和埋藏三角洲的发育创造了条件。

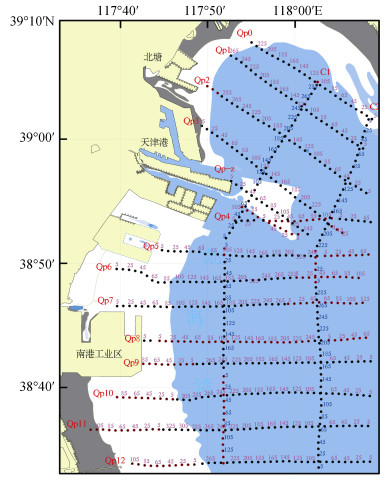

1 技术方法本次工作数据采集设备是EdgeTech公司的3200XS型浅地层剖面仪, 选用SB-512i型(500Hz-12KHz)拖鱼, 水平波束宽度16°~41°, 垂直分辨率8 cm~20 cm。针对天津海域海底地层情况, 其实际探测厚度在10 m~ 30 m, 不同区域由于底质沉积物特征的不同而有所差异。东西向主测线间距为5 km, 南北向联络测线间距25 km, 分布位置如图 1所示。DGPS信标机在数据采集过程中, 对浅剖仪进行实时动态跟踪, 导航定位准确度优于±5 m。
在浅地层剖面上, 可通过声学层序的划分以及声学地层特征的描述来判定浅部地层中不稳定地质体甚至是地质灾害的存在。声学地层主要是依据地震地层学的原理, 根据一定地层序列的外部形态、内部结构等地震反射相特征和反射终止模式进行划分的。其中, 地震反射相特征主要包括席状、楔状等外部形态特征, 而内部反射结构包括平行反射、前积反射、杂乱反射等, 反射相特征可以反映在某一地质时期内沉积环境的能量、物源信息的变化[5]。反射终止模式表明了上下地层的接触关系, 较常见的接触关系除了整合接触之外, 还有顶超、削截、上超和下超这几类代表着地层出现不整合甚至沉积间断特征的接触关系。
2 主要地质灾害的浅地层剖面特征通过对浅地层剖面的地质解译, 本次调查工作发现天津海底地质灾害有: 浅层气、陡坎、水下潮流沙脊、沙波和埋藏三角洲前缘。在浅剖上地震相及声学反射特征如下所述。
2.1 浅层气海底浅层气是指海床下1 000 m以浅聚积、储量比较小的有机气体。主要包括生物气、油型气、煤层甲烷气等[6]。浅层气在上覆水体及地层的压力作用下, 沿地层上倾方向向上运移[7], 聚积在上部的浅表地层内, 主要分布于河口与陆架海区中。载有浅层气的地层在声学记录剖面上形成低速屏蔽层, 造成地层反射波相位在对比追踪中突然中断, 浅层气顶面处形成声波的强反射, 顶部以上的地层反射波清晰可辨, 而下部地层的反射波部分或全部被屏蔽, 如图 2所示。

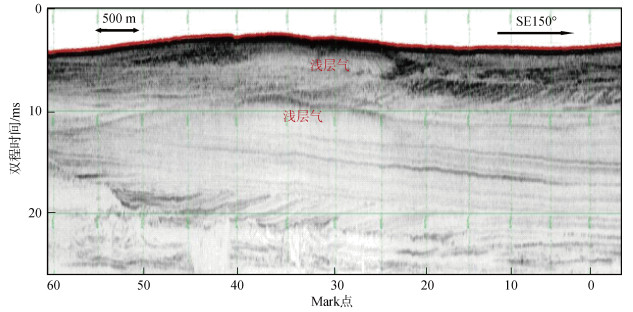

个别区域浅层气的在地层中形成大片的声学空白区反射, 会屏蔽部分地层。声学空白区顶界面不规则起伏(图 3), 图 3地层中同时聚集了上下两层的浅层气, 上层出现典型的羽状反射特征, 反映了浅层气向上运移的状态[8]。据该声学空白反射区周围的三角洲相沉积地层显示, 该处三角洲相地层厚度约12 m, 因此该处声学空白反射区屏蔽了6 m~8 m厚的三角洲相地层。

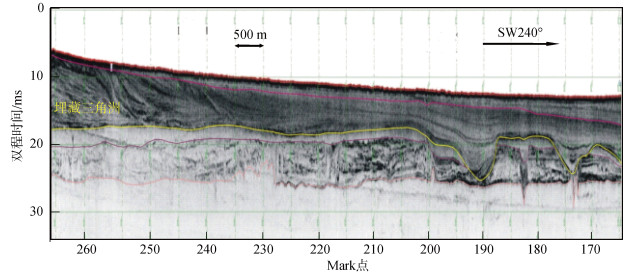

2.2 埋藏三角洲前缘大型前积层斜层理的存在, 是埋藏三角洲存在的特征性标志之一[9]。埋藏三角洲前缘则是三角洲的水下部分, 地层剖面上地层单元顶界面表现为削截或顶超的特征, 底界面为下超特征, 均为地层不整合接触关系。顶底界面之间的地层砂质含量居多, 内含淤泥质夹层, 地层结构一般具有大尺度叠瓦状或“S”形前积反射构型(图 4、图 5)。埋藏三角洲地层序列具有沉积速率快、沉积构造复杂、地层结构坡降大且不稳定等特点, 造成沉积物抗剪强度低, 容易造成持力不均。
图 4中地层结构为典型的“S”形前积结构, 上部反射界面为顶超或削截, 下部反射界面为下超或削截。前积方向大致为SW方向, 主要分布在天津北塘口以北海域, 是北部水系沉积物入海的结果, 发育在天津北部海底以下1 m~2 m左右, 厚6 m~10 m。
图 5中地层结构为典型的叠瓦状前积结构。上部反射界面被削截, 下部反射界面为下超特征, 内部地层前积方向大致为东西向, 主要分布在海河河口及以南地区, 发育在天津港附近海底以下1 m~2 m左右, 厚1 m~7 m。
2.3 水下沙脊现代潮流沙脊是发育在陆架浅海区海底的特殊地貌类型, 是以不同时期沙质沉积物为底质的基础上, 由现代海洋动力或较强潮流作用形成的沙质脊状堆积体; 后期经过潮流等外力的作用, 亦可形成沙脊群[10]。

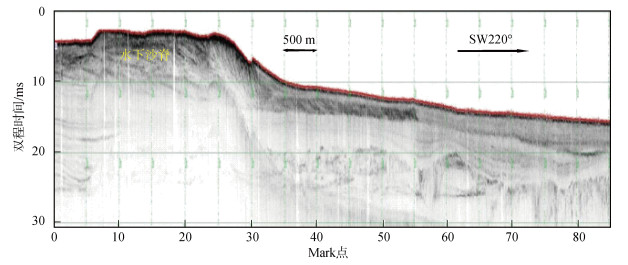

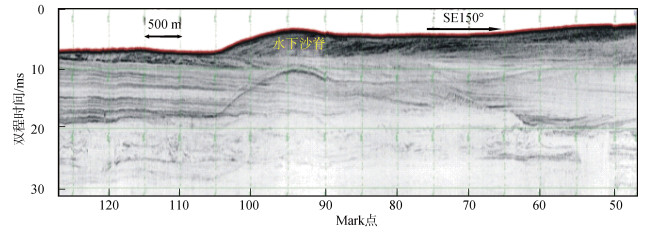

沙脊平面长轴展布方向为NW-SE向, 顶部水深仅2 m~3 m。浅剖地层特征的指向性非常明显, 斜层理倾向显示其NW向前积, 说明水下沙脊沿西北方向迁移。由于天津海域涨潮流是SE→NW方向, 这与水下沙脊的前积方向一致, 沙脊成因可能是入海沉积物在强潮流的作用下搬运沉积而形成的脊状砂质堆积体(图 6、图 7)。
2.4 沙波

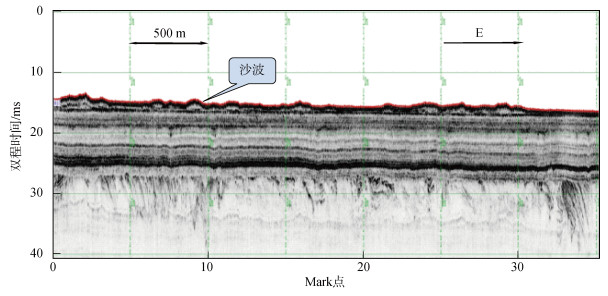

海底沙波在浅地层剖面上较难判断, 仅发现海底反射面比较粗糙[11], 一般强振幅、砂质结构的海底对其下部地层会产生一定的反射屏蔽, 有些沙波区厚度较大可达数米或10余米。图 8中海底面反射波呈连续锯齿状起伏以及不规则的微起伏波状面。地层剖面做放大处理后可发现沙波最大波高约2 m、最大波长近200 m。当水动力条件发生改变时, 尤其是在风暴潮的作用下, 沙波与水下沙脊类似, 其形态和分布都会发生变化。对于海洋石油平台建设、管线铺设都会带来威胁。

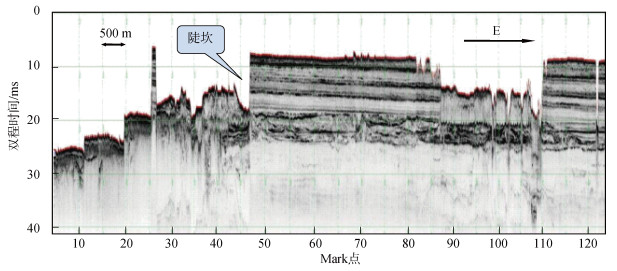

2.5 陡坎天津海域表层陡坎大多是人为因素形成, 其成因主要是航道两侧边缘陡坎(图 9)或因吹填而抽走的泥沙造成的, 因此一般坡度较陡, 普遍大于30°, 明显的地形高差在浅地层剖面上较易识别。在海流和地震等因素的影响下, 极有可能产生地层滑塌, 给石油管线和海底工程带来危险。

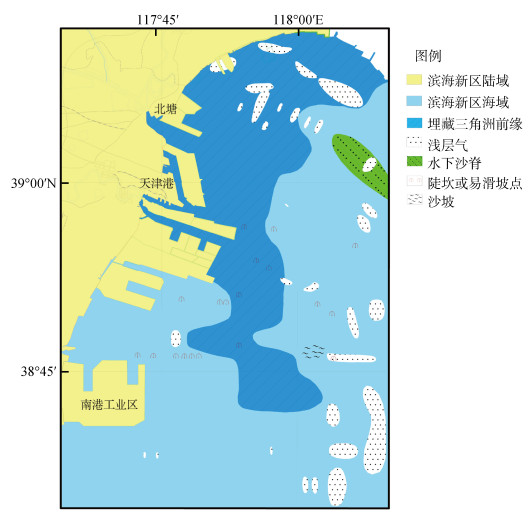

3 海底地质灾害分布规律天津海域上述海底地质灾害分布如图 10所示, 分布特征如下:
3.1 浅层气平面上看, 天津北部海域浅层气主要沿海岸线分布, 远离海岸浅层气减少。南部海域浅层气近岸地区分布较少, 远离海岸浅层气增多, 且单个块区发育面积较大, 甚至连结成片。
垂向上看, 浅层气主要分布于海底下12 m左右的早全新世砂质沉积层内, 被上覆埋藏三角洲、埋藏潮道或水下沙脊沉积物盖层封盖。
3.2 埋藏三角洲前缘天津市海域埋藏三角洲总面积约848 km2, 北至涧河口, 南至南港工业区东部海域均有分布。海河河口处及以南海域三角洲前缘为具有叠瓦状前积结构的砂质沉积, 前积方向大致为东西向, 厚1 m~7 m; 天津市海域北塘口以北海域的埋藏三角洲前缘主要为“S”形前积结构的粘土质沉积与砂质沉积, 前积方向大致为SW方向, 发育在天津北部海底以下1 m~ 2 m左右, 厚6 m~10 m。
3.3 水下沙脊发育位置位于涧河河口以南15 km, 东疆港区外23 km, 水深较浅(5 m~7 m)的近岸带, 沙脊区面积约为40 km2, 沙脊平面长轴展布方向为NW-SE向, 顶部水深只有2 m~3 m。地层内部斜层理倾向特征显示其沿西北方向迁移。
3.4 沙波天津海域仅在南港工业区外26 km处发现沙波分布区, 具体位置在北纬38°45′、东经118°交点东北侧海域, 总延伸长度约3 km, 最大波高约2 m, 最大波长近200 m。
3.5 陡坎研究区的海底表层陡坎出现在天津港及以南海域, 近岸及远海地区均有分布。分布范围集中在3个区域: 天津港航道两侧, 主要为天津港南北主航道的两侧边缘陡坎; 临港工业区外围区域, 主要为航道边缘陡坎和泥土开挖区; 南港工业区东北海域, 主要为工程土开挖或因吹填而抽走的泥沙而形成。
4 结论本次调查工作发现的海底地质灾害主要有5种, 分别是埋藏三角洲前缘、浅层气、水下沙脊、沙波和陡坎。陡坎为人为工程活动衍生而成, 其他灾种均在自然条件下形成。
作者总结了天津海域中海底地质灾害的分布规律: 北部海域近岸地区分布有浅层气和埋藏三角洲前缘, 潮流沙脊的发育位置离岸较远; 南部海域的近岸地区较少发育地质灾害, 有少量陡坎分布, 浅层气和埋藏三角洲前缘则发育在远海地区。
研究区海域不同地质灾害在浅地层剖面上表现为不同的声学反射特征。沙波在本区分布较少, 其声学反射特征不十分显著; 浅层气表现为声学空白区; 埋藏三角洲前缘的典型地震相特征为叠瓦状或“S”型前积反射构型; 水下沙脊以地层剖面内部前积斜层理为主要特征, 并伴有一定的地形起伏。
